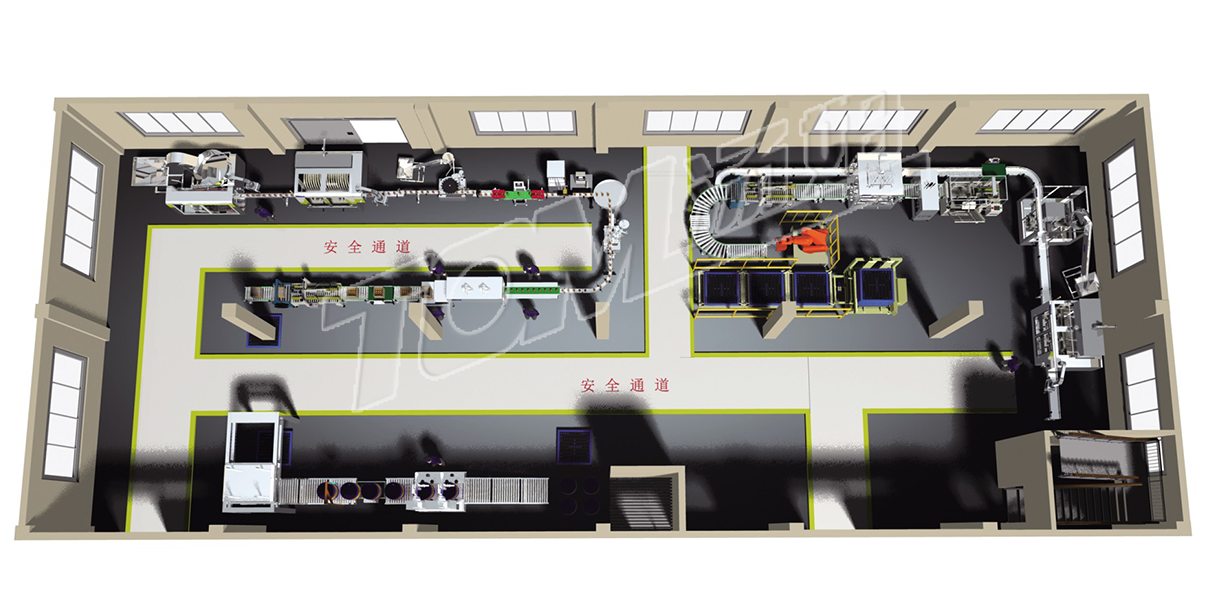

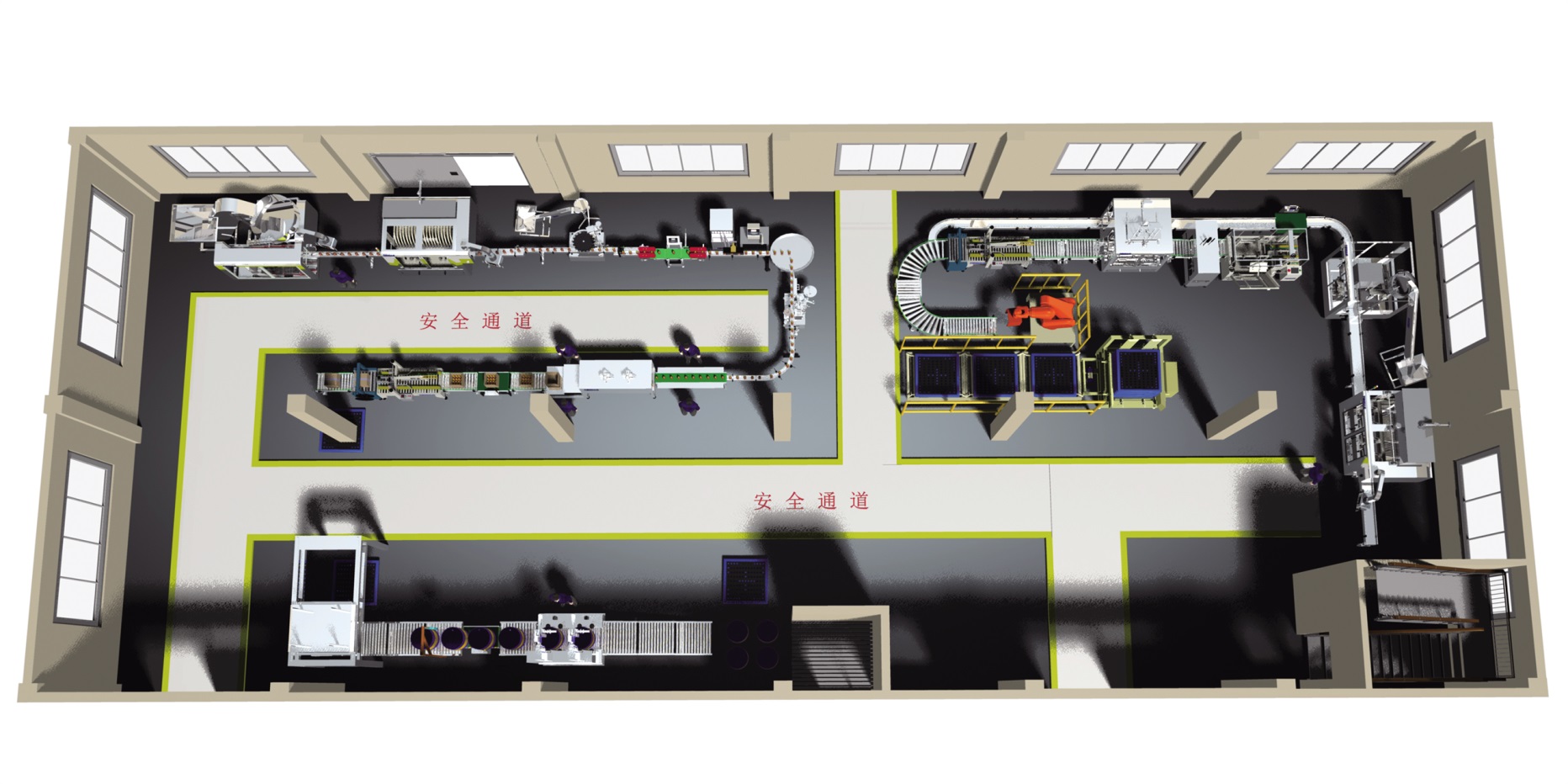

江苏苏利整体方案效果图

      本包装车间是由100-1000ml的圆瓶包装线;5/10/20L的桶装灌装线;200KG塑料桶灌装线组成。

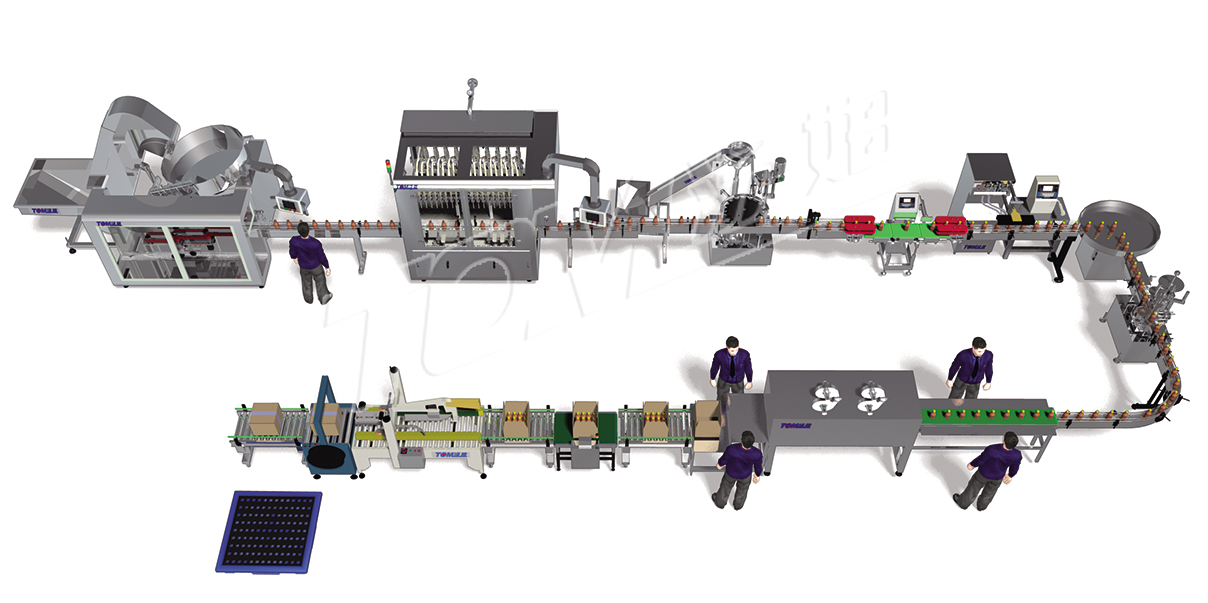

·100-1000ml的圆瓶包装线:本流水线由自动理瓶、活塞式灌装、自动上盖机、旋盖机、单瓶检重、缓冲转盘、自动贴标、人工套膜、电加热收缩、人工装箱、自动箱检重(不合格的停机报警)、自动封箱打包、人工码垛组成。

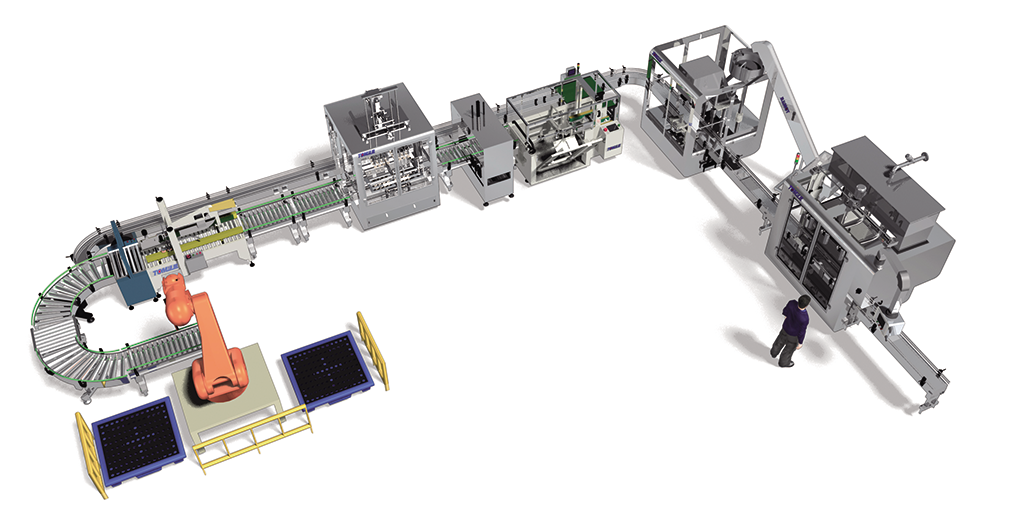

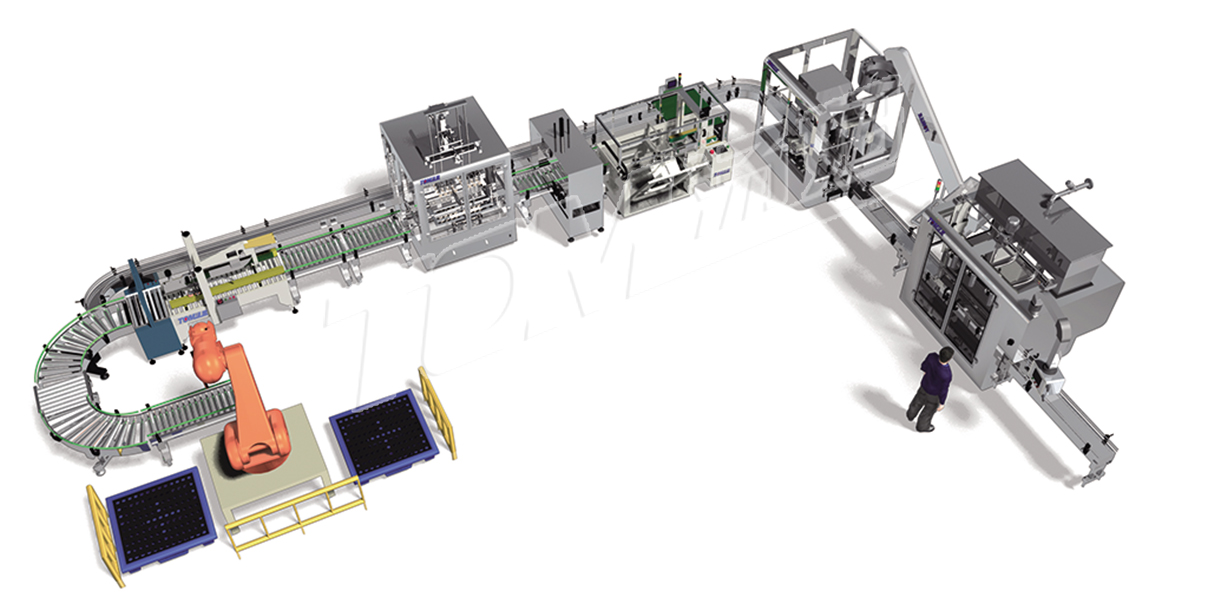

·5/10/20L的桶装灌装:本流水线由人工上桶在输送线上,自动称重式灌装、自动上盖旋盖、单桶在线检重,不合格的剔除,自动开箱放底板装箱、人工放隔板盖板、自动封箱打包、自动码垛(人工将托盘摆放在指定位置)、码好人工转运;不装箱的桶直接从装箱机的位置输送到后端码垛位置。

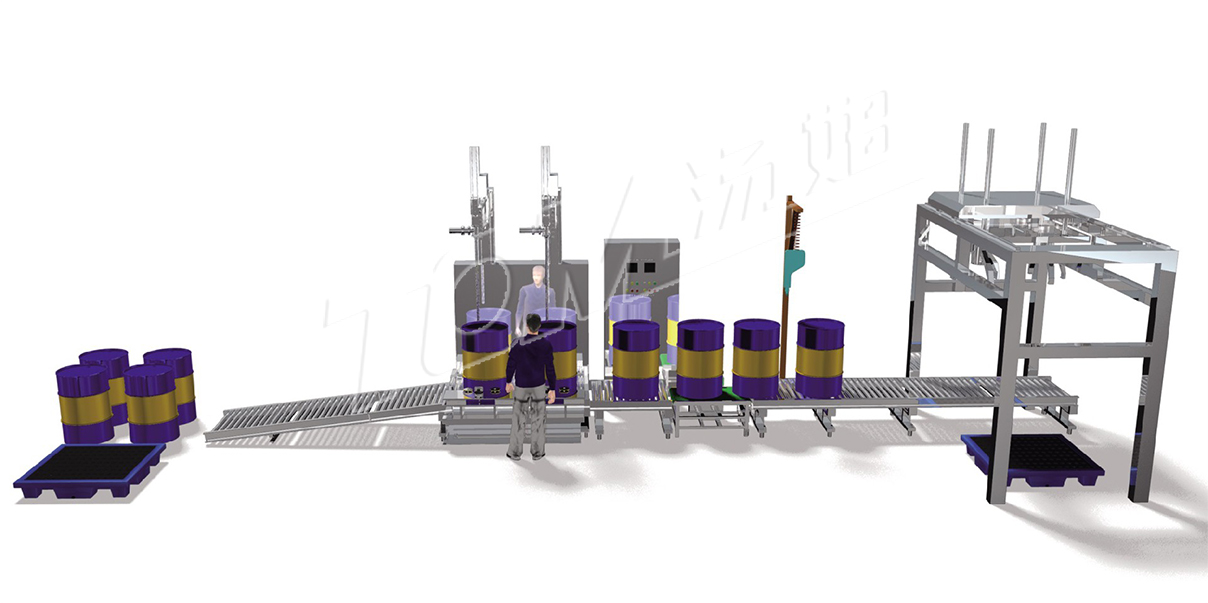

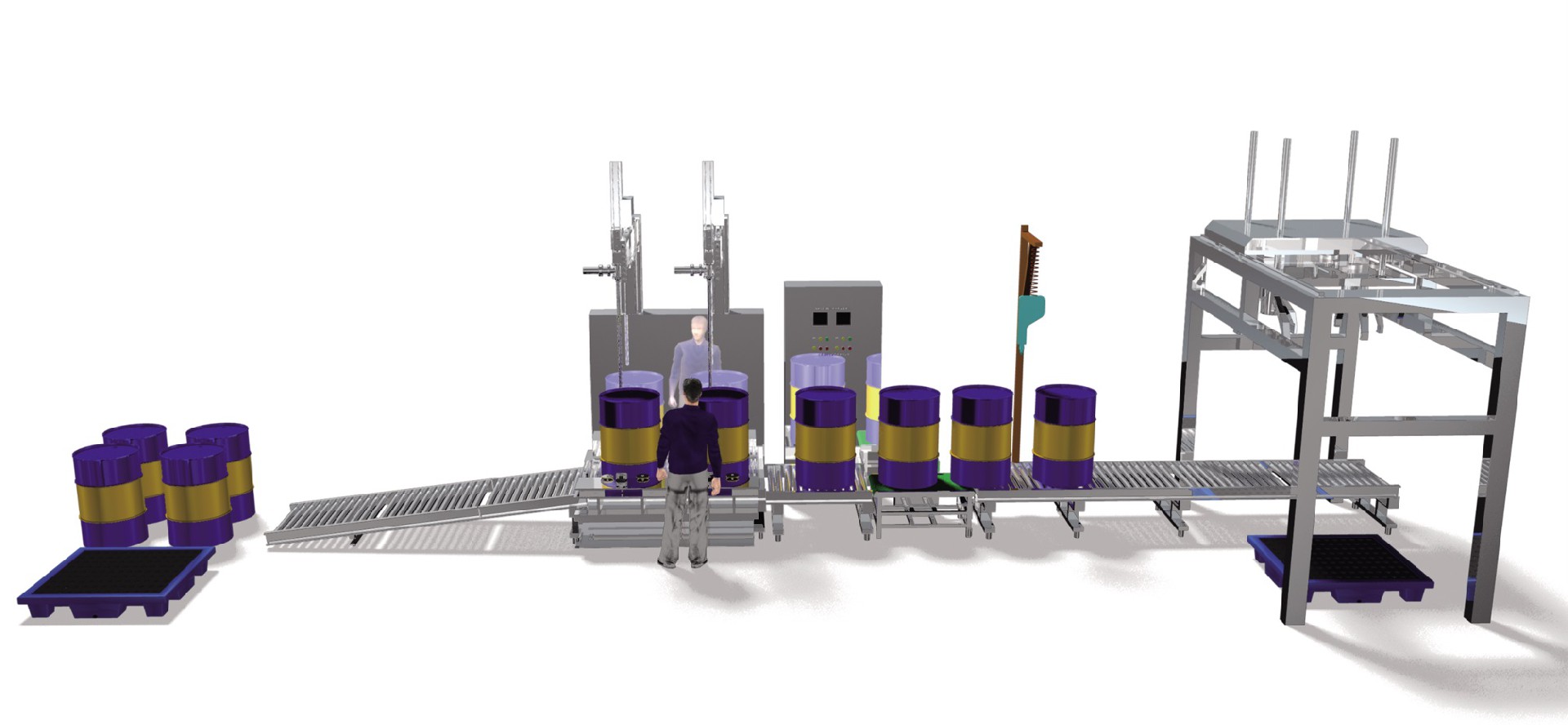

·200KG塑料桶灌装线:根据用户200KG桶的包装而设计,人工将空桶开好盖子摆放在空桶输送线上,自动将桶输送到双头灌装位置,自动对准桶口、自动灌装、灌装结束通过输送滚筒输送到二次称重检测位置,重量有偏差的停机报警,人工处理,人工旋盖,选好盖输送到后端码托盘位置,人工将托盘摆放在指定位置,每个托盘上码4只桶,码好后人工转移储存。整条线采用集中控制柜集中控制各个位置的机器及连锁动作。
